​​مقاله ساختنی

خانه هوشمند صوتی

  الان دیگه همه از خانه هوشمند چیزی شنیدن !
توی این آموزش قراره یه پروژه خانه هوشمند خفن داشته باشیم.

شناخت پروژه :

توی این پروژه ما با اپلیکیشن توی موبایل با مدارمون ارتباط برقرار می کنیم

قطعات پروژه :

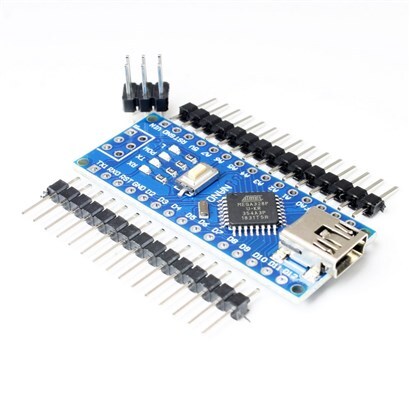

​پردازنده (آردوینو نانو) :

آردوینو نانو دارای ۸ عدد پایه آنالوگ و ۱۲ پایه دیجیتال است. با توجه به ابعاد کوچک آن از جمله بردهای پرطرفدار به شمار می‌آید. آردوینو نانو دارای میکروکنترلر ATMEGA328 است. ولتاژ مورد نیاز جهت راه اندازی آردوینو نانو ۵ ولت است. حافظه ای برابر با ۳۲KB که ۲KB آن توسط بوت لودر استفاده شده است

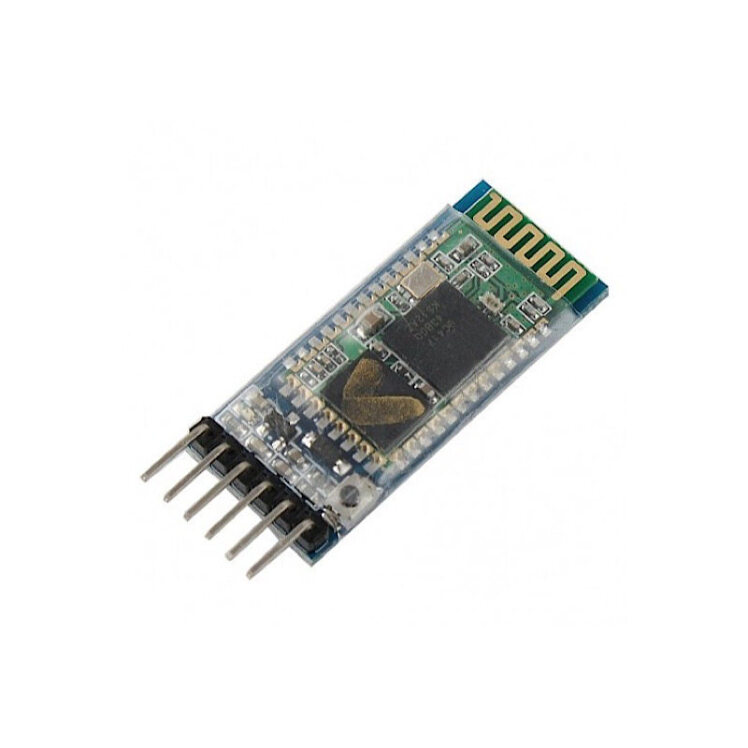

ماژول بلوتوث HC05 :

ماژول بلوتوث HC-05 با بورد یک ماژول بلوتوث با امکانات فراوان می‌باشد و می‌تواند در دو مد master و slave ، پورت سریال را  به صورت بی سیم در اختیار شما بگذارد از این رو می توانید از ماژول بلوتوث HC-05 در طراحی خانه‌های هوشمند ، هدست‌های بی سیم و … استفاده کنید. با استفاده از ماژول HC05 Bluetooth م‌یتوان دیتا را در فواصل معین ( 10 الی 33  متر) با استفاده از پروتکل بلوتوث دریافت و ارسال کرد. مزیتی که ماژول بلوتوث HC05 دارد می باشد این است که می‌تواند دیتا را  از آردوینو ، میکرو کنترلر ، تلفن  همراه و…… به  صورت سریال به ماژول انتقال داد و سپس خود ماژول دیتا را از طریق پروتکل بلوتوث ارسال خواهد کرد

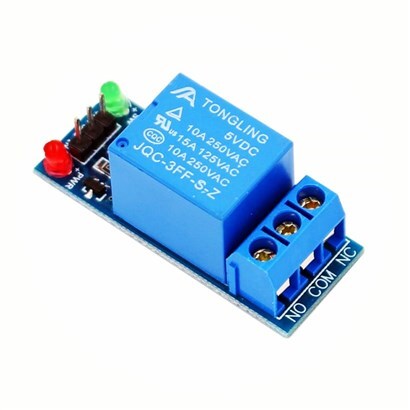

ماژول رله  :

هر يك از پین های آردوینو ولتاژ خروجي 5 ولت و حداكثر جریان 40 ميلي آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید​​​​​​​

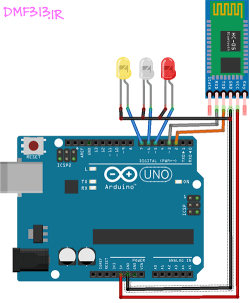

شماتیک دستگاه :

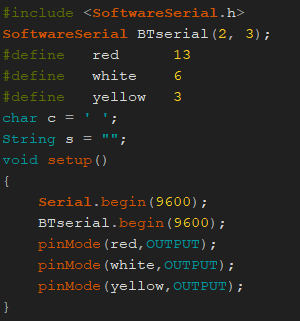

برنامه دستگاه :

نرم افزار آردوینو را روی سیستم تون اجرا کنید، اگر بار اول هست که با برد آردوینو کار می کنید و این نرم افزار را روی سیستم خودتون ندارید، می تونید نرم افزار آردوینو را از اینجا دانلود کنید
